ماژول درایور LCD کاراکتری 16x2 با ارتباط I2C – کنترل آسان و سریع
ماژول درایور LCD کاراکتری 1602 دارای ارتباط I2C مبتنی بر تراشه PCF8574، امکان کنترل ساده نمایشگرهای LCD 16x2 و 20x4 را تنها با 2 پین میکروکنترلر فراهم میکند. این ماژول با پشتیبانی از آدرسپذیری I2C، امکان اتصال چندین ماژول به صورت زنجیرهای را میدهد و برای پروژههای آردوینو، ESP و سایر میکروکنترلرها ایدهآل است.

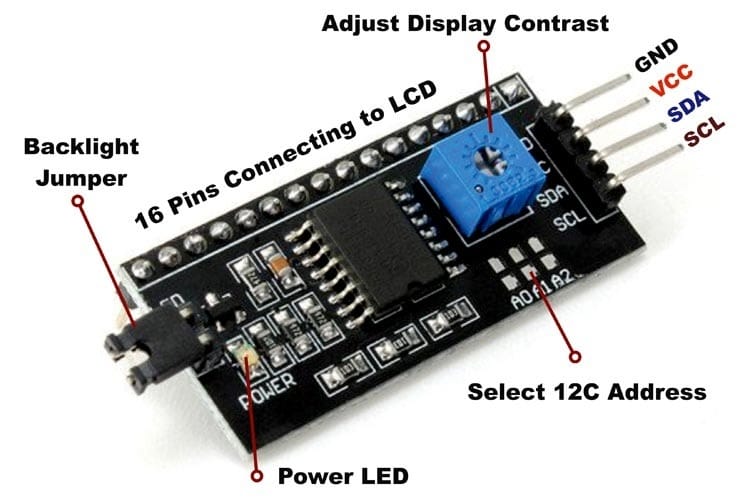

ماژول درایور LCD کاراکتری 1602 دارای ارتباط I2C
ویژگیهای کلیدی:

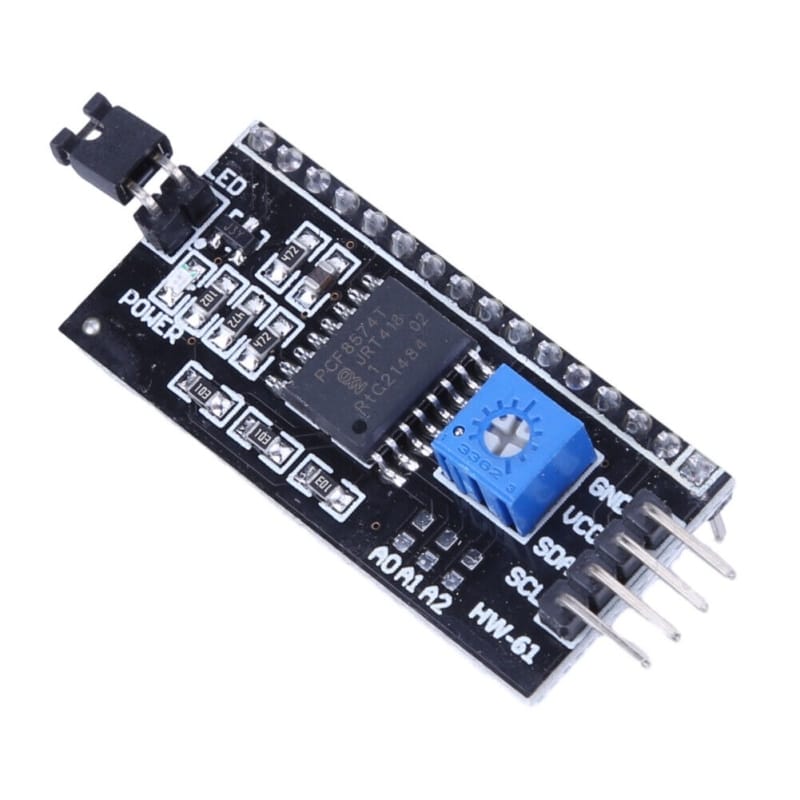

IC توسعهدهنده I/O: PCF8574T
ارتباط سریالی با پروتکل I2C و کاهش تعداد پینهای مورد نیاز
سازگار با میکروکنترلرهای 3.3V و 5V
ابعاد کوچک و وزن سبک: 41x19x15 میلیمتر و 5 گرم
پتانسیومتر برای تنظیم کنتراست و روشنایی آسان
امکان اتصال زنجیرهای تا 8 ماژول با آدرسهای متفاوت
ولتاژ تأمین: 2.5 تا 6 ولت
آدرس I2C پیشفرض: 0x20 (قابل تغییر با جامپرهای A0، A1 و A2)
سازگار با نمایشگرهای 16x2 و 20x4 برای انواع پروژهها
مزایا:
کنترل کامل LCD با کمترین تعداد پین
قابلیت تنظیم روشنایی و کنتراست به دلخواه
نصب و راهاندازی آسان برای پروژههای صنعتی و DIY
قابلیت اتصال چند ماژول به صورت زنجیرهای
صرفهجویی در سیمبندی و کاهش پیچیدگی مدار
مشخصات فنی:
IC: PCF8574T
رابط: I2C
سطح ولتاژ: 3.3V / ...
