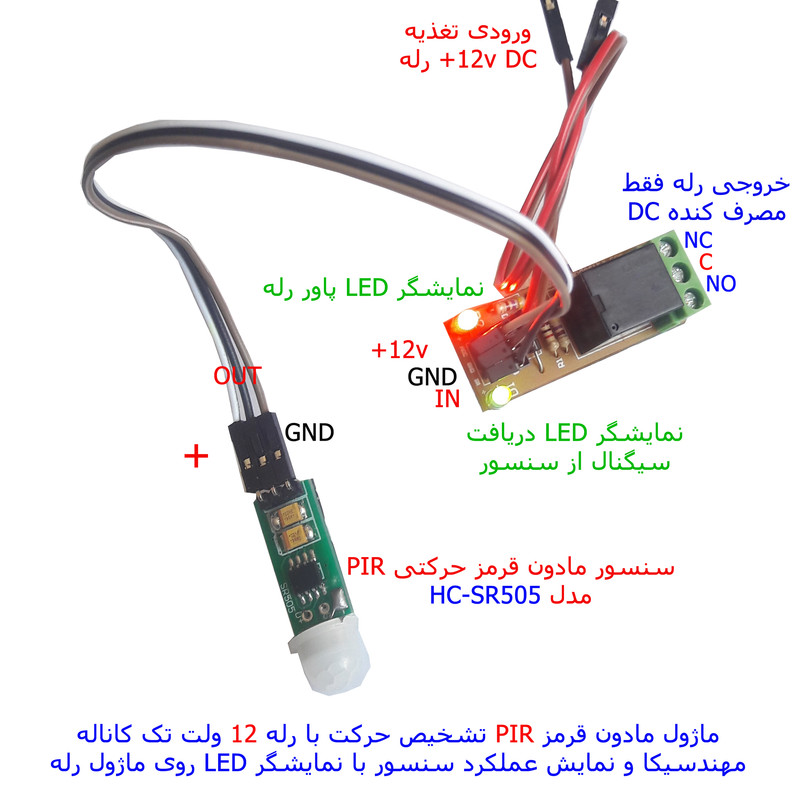

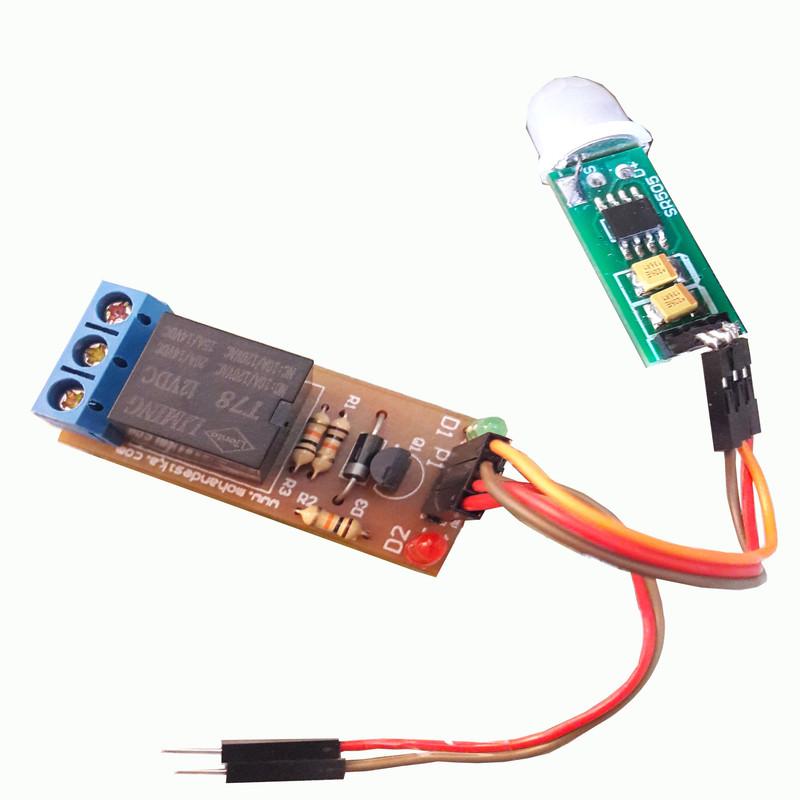

سنسور تشخیص حرکت مهندسیکا مدل SR505-12V

این سنسور به رله 12 ولت مهندسیکا ارائه شده است نمونه قبلی فروشگاه با رله 5 ولت مهندسیکا است علاوه بر این به همراه این سنسور یکعدد بازر 12 ولت نیز ارائه می شود که می توانید عملکرد ساده یک مدار دزدگیر مادون قرمز را به شما نشان دهد.حسگرهای مادون قرمز (PIR sensor) نوعی از حسگرها هستند که به تابش مادون قرمز حساسند. این حسگرها اغلب برای تشخیص تابش مادون قرمز حاصل از بدن موجودات زنده اعم از انسان ، حیوانات ، و حرکتشان، در آشکارسازهای حرکت کاربرد دارند . در سنسور مادون قرمز غیرفعال (Passive Infrared Sensor) یا به اختصار (PIR) ، کلمه (Passive) غیرفعال نشان می‌دهد که سنسور PIR هیچ انرژی را برای تشخیص اجسام تولید یا تابش نمی‌کند بلکه تابش مادون قرمز ساطع شده یا منعکس شده از اجسام را تشخیص می‌دهند.استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. مدل HC-SR505 یک ماژول تشخیص حرکت براساس نور مادون قرمز ساطع شده از سطح اجسام گرم مانند بدن انسان است. این ماژول قادر به کنترل خودکار خود با حساسیت و قابلیت اطمینان بالا است. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60 ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد( جهت سنسور به سمت دیگر باشد ). خروجی سنسور تشخیص حركت مستقیما به یکی از پایه های ورودی تحریک رله متصل می گردد و در صورتی که هر نوع حرکتی توسط این سنسور تشخیص داده شود مقدار این پین برای چند ثانیه یک می گردد.و ماژول رله را تحریک میکند که در خروجی رله میتوان یک بازر یا لامپ LED قرارداد تا زمانی که حرکت مقابل سنسور وجود داشته باشد رله عمل میکند . مشخصات ماژول رله تک کاناله 12 ولت DC طبق مشخصات فنی ذکر شده بر روی رله است و محدویت در جریان و ولتاژ دارد .از آنجا که این محصول کاربرد آموزشی دارد لذا قطعات بصورت نمونه آزمایشگاهی ارائه شده است. لازم به توضیح است با وصل تغذیه 12 ولت سنسور وصل است و باید یک دقیقه حرکتی نکنید (جهت سنسور به طرف دیگر باشد تا حرکت شما را حس نکند) تا سنسور کالیبره شود سپس با حرکت دست مقابل سنسور میتوانید عملکرد آنرا ببینید .
