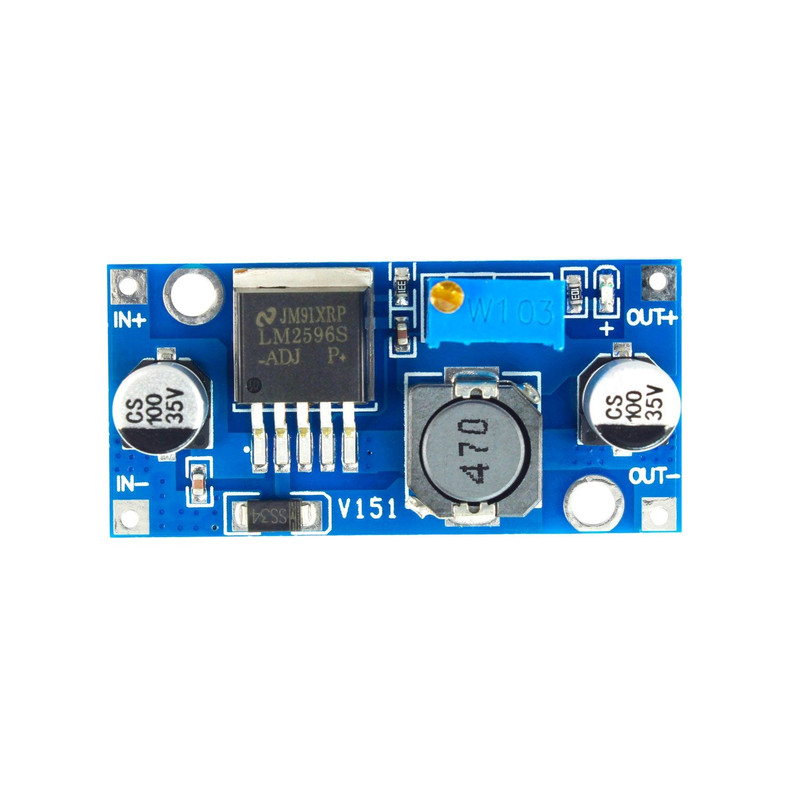

ماژول کاهنده ولتاژ مدل lm2596

معرفی ماژول کاهنده ولتاژ LM2596 ماژول LM2596 یک مبدل DC-DC کاهنده ولتاژ و جریان ثابت بسیار انعطاف‌پذیر است. این ماژول با ولتاژ خروجی متغیر در بازه 1.25 تا 30 ولت و جریان خروجی متغیر 0 تا 3 آمپر (حداکثر جریان خروجی این ماژول را می‌توان با یکی از مولتی‌ترن‌های روی برد تنظیم کرد) برای استفاده به عنوان درایور LED و لیزر، شارژ باتری و یا رگوله کردن خروجی پنل‌های خورشیدی یا توربین‌های بادی ایده‌آل است. این ماژول می‌تواند هر سایزی از باتری‌های لیتیومی با بیشتر ولتاژهایی که نیاز دارید را شارژ کند. مشخصات فنی ماژول LM2596 Module CV/CC یک مبدل DC-DC و کاهنده ولتاژ از نوع Buck بوده که بر مبنای رگولاتور LM2596S ساخته شده است. نحوه کارکرد این ماژول به این صورت است که با اعمال ولتاژ ورودی در محدوده‌ی 3 تا 40 ولت DC، یک خروجی با ولتاژ و جریان قابل تنظیم با کمک مولتی ترن های مجزا روی برد داریم، بطوریکه ولتاژ خروجی در بازه 1.5 تا 35 ولت و جریان خروجی در محدوده 0 تا 3 آمپر قابل تنظیم است. پایه‌های ورودی با علامت +IN و -IN و پایه‌های خروجی با علامت +OUT و -OUT روی برد مشخص شده‌اند. حداکثر جریان خروجی این ماژول 3 آمپر بوده و اگر قرار است جریان 2.5 آمپر و یا توان 10 وات به بالا از آن کشیده شود، توصیه ما به شما این است که از هیت سینک مناسب برای آن استفاده نمایید. برای تولید هر ولتاژی در خروجی بایستی ولتاژ ورودی به اندازه 2 الی 4 ولت بیشتر از ولتاژ خروجی مورد نظر باشد.
