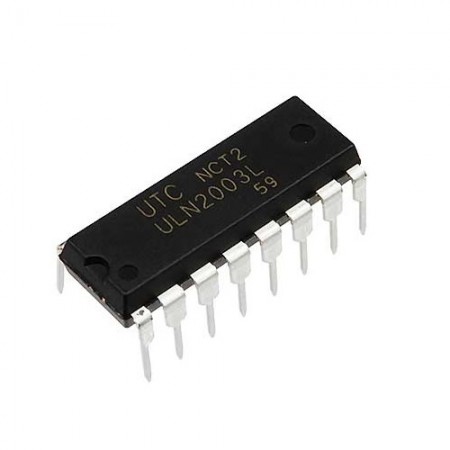

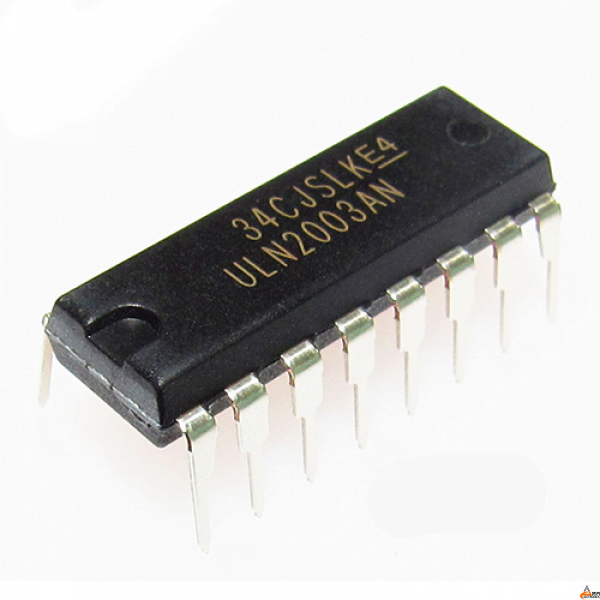

آی سی بافر و تقویت کننده جریان ULN2003 (اوجینال)جدید

درایور ULN2003 یکی از پر کاربرد ترین درایور ها برای راه اندازی رله و موتور و استپر موتور و ال ای دی و… می باشد. استپر موتور را در واقع می توان یک دستگاه الکترومکانیکی نامید که با دریافت پالس های مکانیکی و تبدیل آن ها به حرکت های مکانیکی مجزا کار می کند. استپر موتور بسته به نوع ساخت و کاربردی که دارد می تواند به صورت های مختلف راه اندازی شود که یکی از این روش ها استفاده از تراشه درایور موتور ULN2003 می باشد. ویژگیها تشکلی شده از ارایه 7ترانزیستری دارلینگتن قطبیت: NPN ولتاژ کلکتر امیتر: مکزیمم 50ولت جریان کلکتر: مکزیمم 500میلی امپر تکنلژی نصب: دیپ پکیچ: دیپ 16پین دمای کاری: منفی 20 تا مثبت 85درجه سانتیگراد ویژگی ها و امکانات درایور ULN2003 این محصول به دلیل امکانات مناسبی که در ساختار خود دارد مورد توجه بیشتر شرکت ها برای استفاده در استپر موتور شده است. در استفاده از این محصول باید به نکاتی مهم توجه کرد تا این درایور به راحتی باعث افزایش کارایی و کیفیت موتور شود. درایور موتور ULN2003 از 7 پایه ورودی در ساختار خود بهره می برد که هنگام اتصال این تراشه به استپر موتور از این ورودی ها استفاده می کنیم. با توجه به تعداد ورودی های زیاد این درایور می توان از آن برای استپ موتورهای چهار سیم و شش سیم استفاده نمود. 3.5 تا 5.5 ولت عددی است که بیانگر ولتاژ کاری درایور موتور ULN2003 می باشد. ...
